فکسڈ ٹائپ اے سی سوئچ گیئر اور ویکیوم سرکٹ بریکر

درمیانے وولٹیج سوئچ گیئر کے انتخاب کے بارے میں بات چیت میں، واپس لینے کے قابل (ٹرک-قسم) ڈیزائن گفتگو پر حاوی ہوتے ہیں۔ انجینئرز اور کنسلٹنٹس زیادہ تر 35kV ایپلی کیشنز کے لیے ان کی سفارش کرتے ہیں، اور استدلال درست ہے: بس بار کو متحرک کیے بغیر سرکٹ بریکر کو نکالنے کی صلاحیت ایک حقیقی آپریشنل فائدہ ہے۔ لیکن اس اتفاق رائے نے ایک اندھا دھبہ پیدا کر دیا ہے۔فکسڈ قسم کا AC سوئچ گیئر- جب درست طریقے سے بیان کیا جائے اور جدید کے ساتھ جوڑا بنایا جائے۔ویکیوم سرکٹ بریکر- کوئی سمجھوتہ نہیں ہے۔ انڈور پاور ڈسٹری بیوشن ایپلی کیشنز کے ایک اچھی طرح سے طے شدہ سیٹ کے لیے، یہ انجینئرنگ-بہترین انتخاب ہے۔

یہ مضمون وضاحت کرتا ہے کہ کب اور کیوںمقررہ قسم کا سوئچ گیئراپنے دستبرداری کے قابل ہم منصب سے بہتر کارکردگی کا مظاہرہ کرتا ہے، ویکیوم سرکٹ بریکر ایک حد کو کس طرح حل کرتا ہے جس کا اکثر فکسڈ ڈیزائن کے خلاف حوالہ دیا جاتا ہے، اور انجینئرز کو وضاحت کرتے وقت کن چیزوں کا جائزہ لینے کی ضرورت ہوتی ہے۔انڈور سوئچ گیئر35kV بجلی کی تقسیم کے منصوبے کے لیے۔

1. فکسڈ ٹائپ سوئچ گیئر - کے خلاف کیس اور یہ کیوں بڑھا چڑھا کر پیش کیا جاتا ہے

فکسڈ قسم کے سوئچ گیئر کے خلاف معیاری دلیل سیدھی سی ہے: چونکہ سرکٹ بریکر پرائمری سرکٹ پر مستقل طور پر بولٹ ہوتا ہے، اس لیے بریکر پر کسی بھی دیکھ بھال کے کام کے لیے بس بار کے پورے حصے کو فعال کرنے کی ضرورت ہوتی ہے۔ واپس لینے کے قابل سوئچ گیئر کے برعکس، کوئی "ٹیسٹ" یا "الگ تھلگ" پوزیشن نہیں ہے۔ نظام کے زندہ رہنے تک بریکر کو ہٹایا نہیں جا سکتا۔

یہ سچ ہے۔ لیکن اس حد کی عملی اہمیت مکمل طور پر آپریٹنگ سیاق و سباق پر منحصر ہے۔ بغیر کسی فالتو سپلائی کے مسلسل صنعتی عمل کی خدمت کرنے والے پرائمری سب سٹیشن میں، غیر منصوبہ بند یا توسیع شدہ بندش واقعی مہنگی ہوتی ہے، اور واپس لینے کے قابل ڈیزائن اس کی قیمت کا پریمیم کماتا ہے۔ دیگر ایپلی کیشنز کی ایک قابل ذکر تعداد میں، تاہم، تصویر مختلف ہے.

35kV کے صنعتی سب اسٹیشن پر آنے والے فیڈر پینل پر غور کریں جہاں سوئچ گیئر کی قسم سے قطع نظر کسی بھی اپ اسٹریم کام کے لیے ٹرانسفارمر کو خود کو ڈی-بنانا چاہیے۔ یا ایک بیک اپ سپلائی سرکٹ جو صرف طے شدہ بندش کے دوران کام کرتا ہے۔ یا ایک وولٹیج ٹرانسفارمر پینل جو سال میں صرف چند بار تبدیل ہوتا ہے۔ ان صورتوں میں، یہ شرط کہ بس بار کو بریکر کی دیکھ بھال کے لیے-انرجائز کیا جائے کوئی مادی آپریشنل نقصان نہیں ہے - کیونکہ بس بار کو بہرحال متعلقہ کام کے لیے-انرجائزڈ کرنے کی ضرورت ہوگی۔ واپس لینے کے قابل میکانزم لاگت اور مکینیکل پیچیدگی کا اضافہ کرتا ہے جو ان منظرناموں میں کوئی فائدہ نہیں دیتا۔

فکسڈ قسم کا AC سوئچ گیئرجب آپ کی آپریشنل حقیقت اوپر بیان کردہ ایپلی کیشنز سے ملتی ہے تو یہ صحیح تصریح ہے۔ یہ بجٹ کا شارٹ کٹ نہیں ہے - یہ ایک جان بوجھ کر انجینئرنگ کا فیصلہ ہے کہ آلات کی اہلیت کو اصل آپریشنل ضرورت سے ملایا جائے۔

ٹرک کی قسم سوئچ گیئر بمقابلہ فکسڈ ٹائپ - ایک 35kV پروجیکٹ خریدار کا فیصلہ گائیڈ

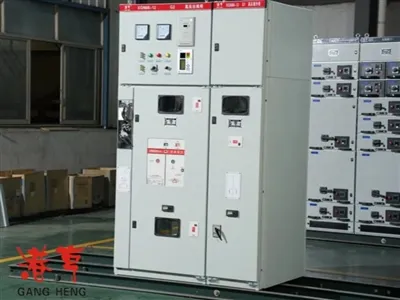

XGN17-40.5 fixed type AC switchgear indoor 35kV box type metal enclosed

XGN17-40.5 فکسڈ ٹائپ AC سوئچ گیئر انڈور 35kV باکس ٹائپ میٹل بند

2. پانچ منظرنامے جہاں فکسڈ ٹائپ انڈور سوئچ گیئر درست انتخاب ہے

منظر نامہ 1: ٹرانسفارمر آنے والے فیڈر پینلز

آنے والے فیڈر پینل میں سرکٹ بریکر ایک طرف ٹرانسفارمر اور دوسری طرف بس بار کی حفاظت کرتا ہے۔ ٹرانسفارمر پر کسی بھی طرح کی دیکھ بھال، کیبل ختم کرنے، یا ٹرانسفارمر-سائیڈ پروٹیکشن آلات کے لیے ٹرانسفارمر کو سروس سے باہر لے جانے کی ضرورت ہوتی ہے - جو کہ پینل کو بھی توانائی بخشتا ہے۔ نکالنے کے قابل میکانزم کا بنیادی فائدہ (بریکر کی دیکھ بھال کے دوران بس بار کو زندہ رکھنا) یہاں غیر متعلقہ ہے کیونکہ ٹرانسفارمر کی بندش دیکھ بھال کے شیڈول کو چلاتی ہے، بریکر کو نہیں۔فکسڈ قسم کا سوئچ گیئردنیا بھر میں سب اسٹیشنوں میں اس ایپلیکیشن کے لیے معیاری مشق ہے۔

منظر نامہ 2: وولٹیج ٹرانسفارمر اور میٹرنگ پینلز

وولٹیج ٹرانسفارمر پینل شاذ و نادر ہی سوئچ کرتے ہیں اور انہیں کبھی کبھار دیکھ بھال کی ضرورت ہوتی ہے۔ ان کا فنکشن - تحفظ کے ریلے اور توانائی کی پیمائش کے لیے درست وولٹیج کی پیمائش فراہم کرتا ہے - کو واپس لینے کے قابل ڈیزائن کی آپریشنل لچک کی ضرورت نہیں ہے۔ فکسڈ تعمیر، اس کے آسان اندرونی انتظامات اور حرکت پذیر حصوں کی کم تعداد کے ساتھ، اصل میں واپس لینے کے قابل پلگ اسمبلی سے رابطہ مزاحمتی تغیرات کو ختم کر کے طویل مدتی پیمائش کی بہتر اعتبار فراہم کرتی ہے۔

منظر نامہ 3: منصوبہ بند مینٹیننس ونڈوز کے ساتھ سنگل-ماخذ صنعتی سب سٹیشن

بہت ساری صنعتی سہولیات منصوبہ بند دیکھ بھال کے چکر - سالانہ یا نیم-سالانہ شٹ ڈاؤن پر کام کرتی ہیں جس کے دوران الیکٹریکل سسٹم مکمل طور پر-معائنے کے لیے متحرک ہوتے ہیں۔ ان سہولیات کے لیے، بس بار کی بندش کے بغیر بریکرز کو برقرار رکھنے کی صلاحیت کوئی اضافی قدر فراہم نہیں کرتی، کیونکہ دیکھ بھال کا فلسفہ پہلے سے ہی قبول کرتا ہے اور مکمل شٹ ڈاؤن کا منصوبہ بناتا ہے۔ ان ایپلی کیشنز کے لیے واپس لینے کے قابل سوئچ گیئر کو بتانے سے آپریشنل فائدے کو شامل کیے بغیر سرمائے کی لاگت میں اضافہ ہوتا ہے۔

منظر نامہ 4: جگہ-مجبور اندرونی سوئچ رومز

انڈور سوئچ گیئرموجودہ عمارتوں میں تنصیبات کو اکثر جگہ کی سخت پابندیوں کا سامنا کرنا پڑتا ہے۔ فکسڈ قسم کے سوئچ گیئر پینل اپنے نکالنے کے قابل مساوی سے کم ہوتے ہیں - انہیں واپس لینے کے قابل ٹرک کے ریکنگ-سفر کے راستے کے لیے درکار فرنٹ کلیئرنس گہرائی کی ضرورت نہیں ہوتی ہے۔ جہاں سوئچ روم کے فرش کا رقبہ حقیقی طور پر محدود ہے اور اسے بڑا نہیں کیا جا سکتا، ایک مقررہ ڈیزائن کا کم ہوا نشان انجینئرنگ کا ایک جائز فائدہ ہے، نہ کہ محض ایک جمالیاتی ترجیح۔

منظر نامہ 5: قابل قبول بندش کے خطرے کے ساتھ بجٹ-مضبوط پروجیکٹس

مارکیٹوں میں جہاں سرمایہ کی لاگت بنیادی رکاوٹ ہے - دیہی بجلی کے منصوبے، ثانوی صنعتی سب سٹیشن، لاگت-حساس جغرافیہ میں تقسیم کے نیٹ ورکس -مقررہ قسم کا AC سوئچ گیئرکم ابتدائی قیمت پر درمیانے وولٹیج سوئچ گیئر پینل کا مکمل کنٹرول، تحفظ، اور نگرانی کی فعالیت فراہم کرتا ہے۔ ملکیت کے حساب کتاب کی کل لاگت اب بھی ایمانداری سے کی جانی چاہیے، لیکن ایسی ایپلی کیشنز کے لیے جہاں بندش کی فریکوئنسی کم ہے اور آؤٹیج لاگت قابل انتظام ہے، مقررہ ڈیزائن اکثر اثاثہ کی زندگی کے مقابلے میں بہتر قیمت فراہم کرتا ہے۔

3. ویکیوم سرکٹ بریکر: یہ فکسڈ قسم کے ڈیزائن کی کلیدی حد کو کیسے پورا کرتا ہے

فکسڈ قسم کے سوئچ گیئر کا سب سے زیادہ کثرت سے حوالہ دیا جانے والا خطرہ دیکھ بھال سے متعلق ہے-: اگر سرکٹ بریکر کم ہو جاتا ہے یا ناکام ہو جاتا ہے، تو اسے تبدیل کرنے کے لیے بس بار کے پورے حصے کو-انرجائز کرنا چاہیے۔ یہ خطرہ حقیقی ہے، لیکن اس کی شدت اس بات پر منحصر ہے کہ سرکٹ بریکر کو کتنی بار مداخلت کی ضرورت ہوتی ہے - اور یہ وہ جگہ ہے جہاںویکیوم سرکٹ بریکربنیادی طور پر حساب کو تبدیل کرتا ہے۔

ایک جدیدویکیوم سرکٹ بریکرفکسڈ قسم کے سوئچ گیئر میں کیبنٹ آئل سرکٹ بریکرز اور ایئر-بلاسٹ بریکرز سے مختلف دیکھ بھال کے فلسفے پر کام کرتی ہے جس نے سوئچ گیئر کی پچھلی نسلوں میں فکسڈ-ٹائپ مینٹیننس کو ایک حقیقی آپریشنل تشویش بنا دیا تھا۔

مکینیکل زندگی:XGN17-40.5 میں ویکیوم سرکٹ بریکر کو 10,000 مکینیکل آپریشنز کے لیے درجہ دیا گیا ہے۔ ایک پینل کے لیے جو دن میں دو بار تبدیل ہوتا ہے - زیادہ تر 35kV ایپلی کیشنز کے لیے ایک جارحانہ ڈیوٹی سائیکل - یہ میکانیکل میکانزم کے ڈیزائن کی زندگی تک پہنچنے سے پہلے تیرہ سال سے زیادہ آپریشن کے مساوی ہے۔ ان پینلز کے لیے جو ماہانہ سوئچ کرتے ہیں، مکینیکل لائف کئی دہائیوں کی عام سروس سے زیادہ ہے۔

آرک رکاوٹ میڈیم:ویکیوم انٹرپرٹر مہر بند، آلودگی-مفت ماحول میں آرک کو بجھا دیتا ہے۔ تیل یا ہوا کے-بلاسٹ بریکرز کے برعکس، کوئی قوس-بجھانے والا میڈیم نہیں ہے جو کم ہوتا ہے یا اسے دوبارہ بھرنے کی ضرورت ہوتی ہے۔ ویکیوم انٹرپرٹر ایک مہر بند یونٹ ہے۔ ایک بار انسٹال ہوجانے کے بعد، اس کی درجہ بندی کی زندگی کے لیے اسے اندرونی دیکھ بھال کی ضرورت نہیں ہے۔

ڈائی الیکٹرک ریکوری:درمیانی وولٹیج کی سطح پر ہوا یا SF₆ سے تیز آرک مداخلت کے بعد ویکیوم انٹرپٹرس انتہائی تیزی سے ڈائی الیکٹرک طاقت کو بحال کرتے ہیں۔ یہ بناتا ہےویکیوم سرکٹ بریکر سوئچ گیئرخاص طور پر اچھی طرح سے-ان ایپلی کیشنز کے لیے موزوں ہے جن میں بار بار سوئچنگ، کپیسیٹر بینک کنٹرول، یا موٹر اسٹارٹنگ ڈیوٹی شامل ہوتی ہے جہاں تیزی سے دوبارہ بند کرنے کی صلاحیت عملی طور پر اہم ہوتی ہے۔

لباس کی نگرانی سے رابطہ کریں:جدید ویکیوم سرکٹ بریکرز میں رابطے کے لباس کے اشارے شامل ہوتے ہیں جو دیکھ بھال کرنے والے انجینئرز کو بغیر کسی رکاوٹ کے کھولے باقی رابطے کی زندگی کا اندازہ لگانے کی اجازت دیتے ہیں۔ اس کا مطلب ہے کہ دیکھ بھال کے فیصلے ایک مقررہ شیڈول کے بجائے اصل حالت پر مبنی ہو سکتے ہیں - مداخلتوں کی تعدد کو مزید کم کرتے ہوئے جس کے لیے بس بار کی بندش کی ضرورت ہوگی۔

ویکیوم سرکٹ بریکر ٹکنالوجی کے ساتھ فکسڈ قسم کی تعمیر کا امتزاج سرکٹ بریکر کی بحالی کی فریکوئنسی کو فکسڈ-قسم کے ڈیزائن کے آپریشنل اثر سے مؤثر طریقے سے الگ کرتا ہے۔ زیادہ تر 35kV پاور ڈسٹری بیوشن ایپلی کیشنز میں اہم وزن رکھنے کے لیے بریکر کو "فکسڈ-قسم کو دیکھ بھال کے لیے بندش کی ضرورت ہوتی ہے" کے لیے اکثر مداخلت کی ضرورت نہیں ہوتی ہے۔

vacuum circuit breaker switchgear fixed type indoor medium voltage 40.5kV

ویکیوم سرکٹ بریکر سوئچ گیئر فکسڈ ٹائپ انڈور میڈیم وولٹیج 40.5kV

4. اندرونی تنصیب: کنٹرول شدہ ماحول کے لیے مقررہ قسم کا ڈیزائن کیا فراہم کرتا ہے

انڈور سوئچ گیئربیرونی آلات سے بنیادی طور پر مختلف ماحول میں کام کرتا ہے۔ سوئچ روم بارش، براہ راست شمسی تابکاری، ہوا سے اڑنے والی آلودگی، اور انتہائی درجہ حرارت سائیکلنگ سے تحفظ فراہم کرتا ہے۔ یہ کنٹرول شدہ ماحول ایک اثاثہ ہے جس سے فائدہ اٹھانے کے لیے فکسڈ قسم کا ڈیزائن بنایا گیا ہے۔

XGN17-40.5 باکس کی قسممقررہ قسم کا AC سوئچ گیئرخاص طور پر 35kV (40.5kV ریٹیڈ) تھری-فیز AC 50Hz سسٹمز میں اندرونی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ اندرونی ماحول کے لیے اس کے کلیدی ڈیزائن ردعمل میں درج ذیل شامل ہیں۔

موصلیت کی حکمت عملی:XGN17-40.5 لائیو کنڈکٹرز کے درمیان ہوا کو اپنے بنیادی موصلیت کے ذریعہ کے طور پر استعمال کرتا ہے، زندہ حصوں کے درمیان اور زندہ حصوں اور زمین کے درمیان کم از کم 300mm کی کلیئرنس کے ساتھ۔ اندرونی سوئچ روم کی کنٹرول شدہ نمی اور آلودگی کی سطح میں، اس کلیئرنس کی سطح پر ہوا کی موصلیت SF₆ گیس کی موصلیت سے منسلک پیچیدگی اور ماحولیاتی خدشات کے بغیر طویل مدتی ڈائی الیکٹرک کارکردگی فراہم کرتی ہے۔

تحفظ کی سطح:انکلوژر IP2X تحفظ فراہم کرتا ہے، جو کنٹرول شدہ رسائی کے ساتھ وقف شدہ سوئچ روم میں اندرونی تنصیب کے لیے موزوں ہے۔ فضائی آلودگی کی اعلی سطح والے ماحول کے لیے - سیمنٹ پلانٹس، کان کنی کی سہولیات، ساحلی صنعتی مقامات - اضافی کیبنٹ سیلنگ یا سوئچ روم کے موسمیاتی کنٹرول پر غور کیا جانا چاہیے۔ اگر IP4X کی ضرورت ہو تو، واپس لینے کے قابل KYN61-40.5 اس کے بجائے مناسب تفصیلات ہیں۔

پانچ-انٹرلاکنگ کی روک تھام:XGN17-40.5 انڈور میڈیم وولٹیج سوئچ گیئر کے لیے چینی اور IEC معیارات کے لیے درکار مکمل "پانچ روک تھام" مکینیکل انٹر لاک سسٹم کو نافذ کرتا ہے۔ یہ انٹرلاک روکتے ہیں: سرکٹ بریکر کو گراؤنڈ سرکٹ پر بند کرنا۔ جب بس بار لائیو ہو تو ارتھنگ سوئچ کو چلانا؛ سرکٹ بریکر بند ہونے پر کابینہ کا دروازہ کھولنا؛ جب بریکر بند حالت میں ہو تو اسے اندر یا باہر ریک کرنا؛ اور بس بار کو پہلے ارتھنگ کیے بغیر بس بار کے ڈبے تک رسائی حاصل کرنا۔ ایک اندرونی سوئچ روم میں جہاں ایک سے زیادہ آپریٹرز بیک وقت کام کر سکتے ہیں، یہ لازمی مکینیکل انٹرلاک عملے کی حفاظت کا ایک بنیادی اقدام ہیں۔

مین سرکٹ لچک:XGN17-40.5 198 مین سرکٹ پروگرام کنفیگریشنز کو سپورٹ کرتا ہے، جس میں آنے والے فیڈرز، آؤٹ گوئنگ فیڈرز، بس بار سیکشنلائزیشن، میٹرنگ، وولٹیج ٹرانسفارمر، سرج آریسٹر، اور بائی پاس بس بار کے انتظامات شامل ہیں۔ کنفیگریشنز کی یہ رینج مختلف فنکشنل اقسام کے پورے سوئچ گیئر لائن اپ کو آباد کرنے کے لیے ایک ہی کیبنٹ ماڈل کو کافی بناتی ہے، خریداری کو آسان بنانے، اسپیئرز ہولڈنگ، اور مینٹیننس ٹریننگ۔

5. پاور ڈسٹری بیوشن کے لیے سوئچ گیئر: فکسڈ ٹائپ ڈسٹری بیوشن نیٹ ورک کے فن تعمیر میں کس طرح فٹ بیٹھتی ہے

بجلی کی تقسیم کے لیے سوئچ گیئر35kV کی سطح پر عام طور پر نیٹ ورک فن تعمیر میں دو افعال میں سے ایک کام کرتا ہے: پرائمری سب اسٹیشن آنے والے اور جانے والے فیڈرز (جہاں بجلی ٹرانسمیشن سسٹم سے حاصل کی جاتی ہے اور ثانوی سب اسٹیشنوں یا بڑے صنعتی بوجھ میں تقسیم کی جاتی ہے) یا ثانوی سب اسٹیشن آنے والے فیڈرز (جہاں پرائمری سب اسٹیشن سے بجلی حاصل ہوتی ہے اور مقامی تقسیم کے لیے نیچے کی جاتی ہے)۔

دونوں فنکشنز میں، XGN17-40.5 فکسڈ ٹائپ ڈیزائن ایک اچھی طرح سے-تعینات ہے۔ اس کا سنگل-بس بار اور سنگل-بس بار-بائی پاس کنفیگریشنز کے ساتھ-سب سے عام پرائمری ڈسٹری بیوشن سوئچ گیئر آرکیٹیکچرز سے میل کھاتا ہے۔ اس کے ریٹیڈ موجودہ اختیارات - 1250A, 1600A, اور 2000A مین بس بار پر - صنعتی اور یوٹیلیٹی ایپلی کیشنز میں درپیش 35kV ڈسٹری بیوشن فیڈر کی صلاحیتوں کی پوری رینج کا احاطہ کرتے ہیں۔ اس کی 25kA اور 31.5kA کی مختصر-سرکٹ بریکنگ ریٹنگز فالٹ لیولز سے میل کھاتی ہیں جو عام طور پر درمیانے کثافت والے ڈسٹری بیوشن نیٹ ورکس میں 35kV بس بارز پر کی جاتی ہیں۔

کے لیےبجلی کی تقسیم کے لیے سوئچ گیئرمارکیٹوں میں ایپلی کیشنز جہاں ڈسٹری بیوشن نیٹ ورک 33kV، 34.5kV، یا 36kV پر کام کرتا ہے (تمام IEC 36kV وولٹیج کلاس کے اندر ہے جسے 40.5kV- نے XGN17-40.5 کور کا درجہ دیا ہے)، کابینہ بغیر کسی ترمیم کے براہ راست لاگو ہوتی ہے۔ یہ افریقہ، جنوبی ایشیا اور مشرق وسطیٰ کے منصوبوں کے لیے اہمیت رکھتا ہے، جہاں اس رینج میں گرڈ وولٹیجز عام ہیں اور جہاں ان وولٹیج کی سطحوں پر IEC کے مطابق آلات کی خریداری ایک معیاری ضرورت ہے۔

6. انتخاب کے فیصلے کی میز: آپ کے پروجیکٹ کے لیے مقررہ قسم یا واپس لینے کے قابل؟

آپ کے پروجیکٹ میں پینل کی ہر قسم کے لیے کون سی کنفیگریشن مناسب ہے اس کا تعین کرنے کے لیے درج ذیل معیارات کا استعمال کریں۔ نوٹ کریں کہ ایک مخلوط تصریح - اہم آنے والے پینلز کے لیے واپس لینے کے قابل، فیڈر اور میٹرنگ پینلز کے لیے فکسڈ ٹائپ - بہت سارے اچھے -انجینئرڈ سب اسٹیشنوں میں معیاری مشق ہے اور جہاں یہ اہمیت رکھتی ہے آپریشنل لچک سے سمجھوتہ کیے بغیر لاگت کی معقول اصلاح فراہم کرتی ہے۔

فکسڈ قسم کے AC سوئچ گیئر کا انتخاب کریں جب:

پینل فنکشن کو متعلقہ کام کے لیے بس بار کی بندش کی ضرورت ہوتی ہے قطع نظر اس کے کہ بریکر کی قسم (ٹرانسفارمر انکمرز، انٹر کنکشن پینلز)
یہ سہولت ایک منصوبہ بند شٹ ڈاؤن دیکھ بھال کے فلسفے پر کام کرتی ہے۔
بریکر کی دیکھ بھال کے دوران آپریشنل تسلسل پروجیکٹ کی ضرورت نہیں ہے۔
سوئچ روم کی جگہ محدود ہے اور پینل کی گہرائی کو کم سے کم کرنا ضروری ہے۔
منصوبے کے بجٹ میں سرمایہ کی لاگت کی اصلاح کی ضرورت ہوتی ہے اور بندش کا خطرہ قابل قبول ہے۔

واپس لینے کے قابل سوئچ گیئر کا انتخاب کریں جب:

بریکر کی دیکھ بھال یا تبدیلی کے دوران بس بار کو زندہ رہنا چاہیے۔
پینل بغیر کسی فالتو سپلائی کے ایک اہم، مسلسل بوجھ کی خدمت کرتا ہے۔
سہولت کے لیے ٹیسٹ پوزیشن کے ذریعے سروس پروٹیکشن ریلے ٹیسٹنگ-کی ضرورت ہے۔
تنصیب کا معیار یا یوٹیلیٹی تفصیلات واپس لینے کے قابل تعمیر کو لازمی قرار دیتی ہیں۔

زیادہ تر 35kV سب اسٹیشنوں کے لیے:آنے والے فیڈر پینلز اور بس بار کپلر پینل واپس لینے کے قابل تفصیلات کے لیے ترجیحی امیدوار ہیں؛ آؤٹ گوئنگ فیڈر پینلز، وولٹیج ٹرانسفارمر پینلز، میٹرنگ پینلز، اور سرج آریسٹر پینلز فکسڈ قسم کی تفصیلات کے مضبوط امیدوار ہیں۔ پورے لائن اپ پر ایک قسم کا اطلاق کرنے کے بجائے ہر پینل کے فنکشن کا انفرادی طور پر جائزہ لیں۔
